System prefabrykacji drewnianych konstrukcji dachowych

kategoria: Dach i rynny

kliknij aby powiększyć

Prefabrykacja więźby dachowej z zastosowaniem płytek kolczastych w ciągu ostatnich 30-tu lat stała się dominującą metodą jaką wznosi się dachy w USA, Australii, Europie Zach. i Płn. Technologię zapoczątkował w USA, w 1952 roku A. Carrol Sandford opracowując nowego typu łącznik - jednostronną płytkę kolczastą. W 1961 zostały wydane pierwsze amerykańskie normy dotyczące jej stosowania. W początkach lat 60-tych system dociera do Europy. Pierwsze konstrukcje, z użyciem płytek importowanych z USA, powstają w Szwajcarii i Norwegii. Rośnie liczba producentów wiązarów i w 1976 powstają pierwsze europejskie zakłady płytek kolczastych - w Wielkiej Brytanii, Szwecji i Norwegii.

System od lat 70-tych zdobywa sobie coraz większą popularność w budownictwie np. w Szwecji w 1970 r. w tej technologii wykonano zaledwie 1% więźb, w 1980 - już 40% a obecnie 99%. W Europie Środkowej system najszybciej przyjął się w Czechach, gdzie jego udział w rynku wynosi obecnie 55%.

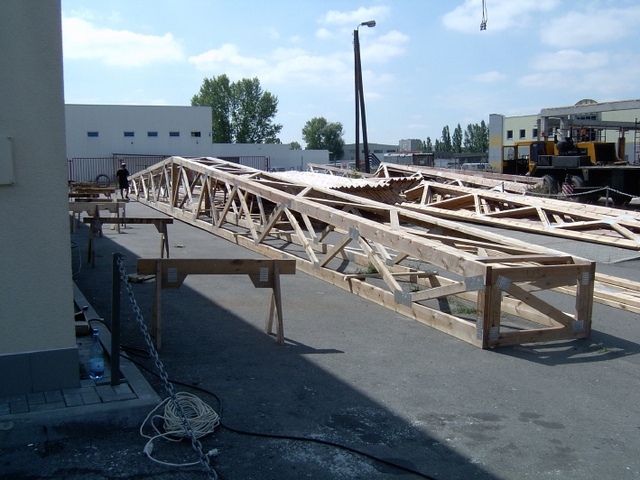

System prefabrykacji pozwala produkować cały szereg typów wiązarów. Najczęściej spotyka się kilkanaście podstawowych rodzajów lecz ich kształt jest praktycznie dowolny.

Zalety systemu:
Stosowanie prefabrykacji drewnianej konstrukcji dachowej obniża koszty budowy!
Prosty system eliminuje konieczność podzlecania wykonywania dachów specjalistycznym firmom (można nabyć wiązary do samodzielnego montażu lub zrobi to ich producent).
Duże oszczędności przynosi stosowanie dolnego pasa jako konstrukcji stropu (zarówno w konstrukcjach poddaszy użytkowych jak i nieużytkowych) przez co usuwa się kosztowny strop betonowy.
Ta eliminacja stropu (typu Filigran czy Teriva) na etapie projektu "odciąża" konstrukcję i pozwala zaoszczędzić dodatkowo poprzez zastosowanie lżejszych ścian i fundamentów.
Zmniejsza się zakres robót montażowych na obiekcie - znacznie przyspiesza się czas budowy.
Istnieje możliwość budowy dachu w zimie a poprzez to wydłużenia sezonu budowlanego.
Współpraca zakładu z projektantem na etapie projektowania może obniżyć koszty projektu gdyż konstruktor określa na rysunkach tylko geometrię obrysu wiązara i warunki obciążeniowe. Obliczenia statyczne, dokumentację techniczną i produkcyjną wykonuje już zakład wiązarów.
Inwestor zna ostateczny koszt więźby już w fazie projektowania (przy wykonaniu tradycyjnym przez cieśli, mamy wówczas lepszy lub gorszy szacunek i w końcowym rozrachunku koszt staje się wypadkową wielu składników takich jak: koszt tarcicy, jej transport, odpady, robocizna cieśli, okucia ciesielskie, materiały impregnujące itp.).
Ponieważ program komputerowy optymalizuje zużycie tarcicy, występują znaczne jej oszczędności w stosunku do klasycznych konstrukcji (20-40% mniej), co pozwala zakładowi prefabrykacji zaoferować niższą cenę.
Możliwość dostarczenia konstrukcji dokładnie przed montażem, przy mniejszym ryzyku jej rozkradzenia niż ma to miejsce w przypadku tarcicy luzem.

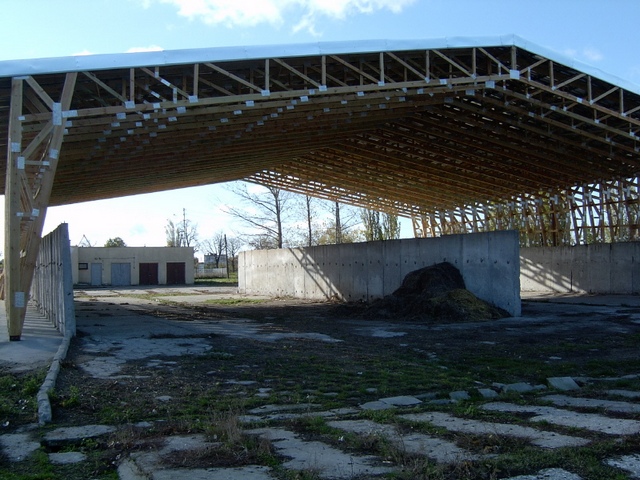

Możliwość tworzenia znacznych rozpiętości dźwigarów (do 30 m przy elementach prostych i do 40 m w elementach łukowych), przez co lite drewno zastępuje znacznie droższe materiały jak stal, żelazobeton czy drewno klejone.
System prefabrykacji gwarantuje jakość konstrukcji dachowych
Szybkie wznoszenie dachu z prefabrykatów redukuje zawilgocenie budynku,
System wytwarzania w zakładzie produkcyjnym zapewnia wysoką precyzję wykonania,
Prefabrykowane wiązary charakteryzują się zwiększoną nośnością w stosunku do wiązarów budowanych metodami tradycyjnymi (zbijanych lub skręcanych śrubami),
Większe możliwości uzyskania równej płaszczyzny dachu ułatwia montaż pokrycia i pozwala na jego dokładne wykonanie (system jest rekomendowany przez Polskie Stowarzyszenie Dekarzy),
Układanie wiązara przed sprasowaniem w specjalistycznych szablonach zapewnia dokładne i mocne połączenia oraz powtarzalność wymiarów.

kliknij aby powiększyć

Konstukcja jest oparta na bardzo precyzyjnych obliczeniach inżynieryjnych. Zakładają one znaczny margines bezpieczeństwa dla wytrzymałości tarcicy i płytek.

Proces technologiczny wymusza stosowanie wysokiej jakości tarcicy (jest stosowane wyłącznie drewno o właściwej wilgotności. Nie ma ryzyka często spotykanego pękania płyt kartonowo-gipsowych wywołanego wysychaniem mokrego drewna (skraca się ono średnio o 1% na każde 4% utraty wilgotności).

Program generuje dokumentację technologiczną, stąd też eliminuje się ryzyko błędu ludzkiego w przygotowaniu produkcji oraz zmniejsza ryzyko pomyłki pracowników produkcyjnych.

System prefabrykacji daje projektantom swobodę w projektowaniu.

Istnieje możliwość dowolnego zagospodarowania przestrzeni na poddaszu, gdyż wiązary nie potrzebują słupów podporowych,

Można swobodnie dopasowywać połacie dachowe do lica muru budynku, zwłaszcza przy nadbudowach już istniejących obiektów,

Wiązary w zasadzie nie potrzebują podpór pomiędzy zewnętrznymi ścianami co pozwala na całkowitą dowolność ustawiania ścian wewnętrznych. Fundamenty wewnętrzne nie są niezbędne. ściany działowe mogą być budowane w konstrukcji lekkiej i istnieje możliwość ich późniejszego przestawiania bez większych zmian konstrukcyjnych.
